여름에 에어컨 냉각이 필요하지 않은 경우 겨울에는 난방, 겨울에는 따뜻하고 여름에는 시원하지만 저탄소 환경 보호가 필요하지 않습니까? 어떻게 생각하세요?

예, 수동적 인 방. 그것을 살펴 보자.

패시브 하우스는 패시브 하우스 또는 수동 에너지 절약 주택이라고도합니다. 새로운 에너지 절약 건물이며, 집의 냉각 및 난방 요구를 충족시키기 위해 에너지를 적극적으로 공급하지 않습니다. 즉, 에너지 효율이 높고 편안한 살기 좋은 건물입니다.

수동적 인 집의 역사: 함부르크의 집

"패시브 하우스" 의 개념은 1996 년에 시작되었으며, 최초의 "패시브 하우스" 는 1999 년에 지어졌으며, 각 90 평방 미터의 3 개의 침실, 주요 목조 구조입니다. 이 집의 건설 비용은 평균 주택보다 7% 높지만 운영 비용은 매우 낮습니다. 태양열 난방, 전원 공급 장치의 사용은 2004 자급 자족 할 수 있습니다. 가정용 난방, 물, 전기는 114 유로에 불과합니다.

세계 최대의 수동 사무실 건물 인 energon은 2002 년 독일 울름에 지어졌습니다. 다름슈타트 패시브 하우스 에이전시 (Darmstadt Passive House Agency) 가 발표 한 요구 사항에 따라 건물은 연간 열 수요, 열 부하 측면에서 특정 기준을 충족해야합니다. 자격을 갖춘 "수동 주택" 이라고 불리기 위해 공기 밀도 및 기본 에너지 요구 사항.

수동 주택의 건설은 사무실 건물, 주택, 학교 건물, 스포츠 홀 및 산업 건물을 포함한 건물 유형에 의해 제한되지 않습니다. 따라서 일반 건물은 광범위한 실질적인 중요성을 지닌 "수동 주택" 의 표준 요구 사항을 충족하도록 재구성 할 수 있습니다. 현재 독일, 오스트리아, 스위스 및 이탈리아에서 6,000 개 이상의 수동 주택이 사용되고 있습니다. "함부르크 하우스" 는 중국에서 처음으로 인증 된 "수동 주택" 입니다.

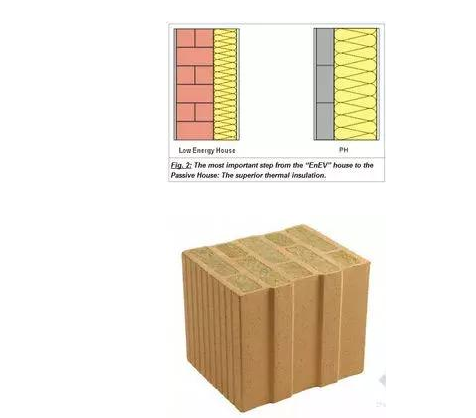

1. 외부 보호 구조의 절연 층은 특히 두껍고, 노란색 부분은 절연 층이며, 왼쪽은 일반 주택의 절연 층의 두께입니다. 오른쪽은 패시브 하우스의 절연 층의 두께입니다.

단열재로 채워진 내부 공동이있는 점토 벽돌 샘플

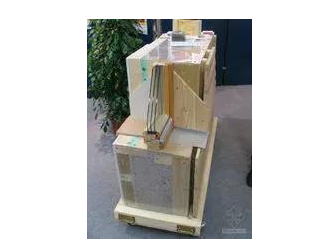

패시브 하우스 벽 및 창 구조 입체 절단 다이어그램

2, 슈퍼 에너지 절약 창 "수동 집" 은 열 손실을 줄이는 것뿐만 아니라 단열재와 편안함을 높이는 데 필요합니다. 춥고 서리가 내린 날씨에도 내부 측면 유리는 17 ° C를 초과 할 수 있습니다.

수동 집 Windows의 지표:

A, Uw 값 ≤ 0.8W/(m²K)

B, Ug-1.6W /(m²K) · g < 0, g 값은 일반적으로 약 0.5 이다.

이 조건이 충족되면 겨울철 수동 Windows에서 얻은 태양열 에너지가 전도로 인해 손실 된 에너지보다 크다는 것을 보여줍니다.

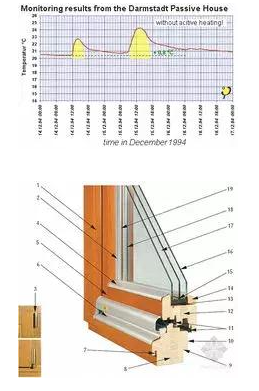

3 층 유리 절연 창의 3 차원 절단 다이어그램

3. 열 다리가없는 건물 외피의 일부 부분은 실내 및 실외 온도 차이의 작용으로 상대적으로 밀도가 높은 열 흐름과 낮은 내부 표면 온도를 가진 영역을 형성합니다. 이 부분은 더 많은 열 전달이있는 다리가되므로 열 다리라고하며 때로는 차가운 다리라고 할 수 있습니다.

바닥과 모서리에 콘크리트 링 빔과 구조 기둥이 있기 때문에 소위 열 브리지 효과, 즉 열 전도의 물리적 효과, 콘크리트 재료는 벽 재료보다 열전도율이 우수합니다 (콘크리트 재료의 열전도율은 일반 벽돌의 2 ~ 4 배입니다). 실내 환기가 좋지 않기 때문에 늦은 가을과 초겨울에 실내와 실외의 온도차가 크고 춥고 뜨거운 공기가 필요합니다.부드럽게 접촉. 벽 절연 층의 열 전도도는 균일하지 않아 열 브릿지 효과를 초래하여 이슬, 곰팡이 및 집 내부 벽에 떨어지는 결과를 초래합니다.

패시브 하우스의 열 다리 무료 건물 구조는 위의 현상의 발생을 피할 수 있습니다.

4, 긍정적이고 부정적인 압력 감지에 좋은 밀봉, 가스 손실에 대한 엄격한 요구 사항이 있습니다. 씰이 좋지 않으면 뜨겁고 차가운 가스 대류가 발생하여 열 손실이 발생합니다.

5, 환기 시스템 능동 환기 (역류 공기/공기 열 교환) 고품질 공기를 제공합니다, 펌핑 된 신선한 공기를 가열하기 위해 배기 가스의 폐열의 적어도 75% 사용하는 동안, 배기 가스와 신선한 공기는 혼합되지 않습니다. 패시브 하우스는 매우 잘 밀봉되어 있기 때문에 공기 변화를 최적화 할 수 있으며 엄격하게 0.4/h (시간당 공기 환율) 로 제어됩니다.

녹색 파이프 라인을 통해 옥외 신선한 차가운 공기는 먼저 실내 에너지 회수 환기 시스템의 핵심 제어 구성 요소에 들어갑니다. 노란색 파이프 라인을 통해 일정량의 열을 포함하는 실내 배기 가스도 실내 에너지 회수 환기 시스템의 핵심 제어 구성 요소로 모입니다. 에너지 회수 환기 시스템은 배기 가스의 대부분의 열을 가두어 실내로 들어오는 신선한 공기를 가열합니다. 예열 된 신선한 공기는 파란색 파이프 라인을 통해 각 방으로 보내집니다. 열 회수 후, 배기 가스는 파이프 라인을 통해 외부로 배출됩니다.

실내 에너지 회수 환기 시스템, 태양열 온수 시스템 + 보일러 온수 시스템 + 바닥 난방 시스템 + 라디에이터 난방 + 국내 온수-온수 교환 저장 혼합 시스템, 회로도

앞으로 건설 산업은 환경 보호, 에너지 절약 및 하이 퀄리티 방향으로 확실히 발전 할 것입니다. 높은 에너지 효율, 높은 편안함 및 하이 퀄리티 건물 형태의 일종으로 패시브 하우스는 미래에 확실히 자리를 차지할 것입니다.
