프레임 브레이싱

프레임 지원 유리 커튼 월은 주로 다음을 포함하여 유리 패널 주변의 금속 프레임으로 지원되는 유리 커튼 월입니다.

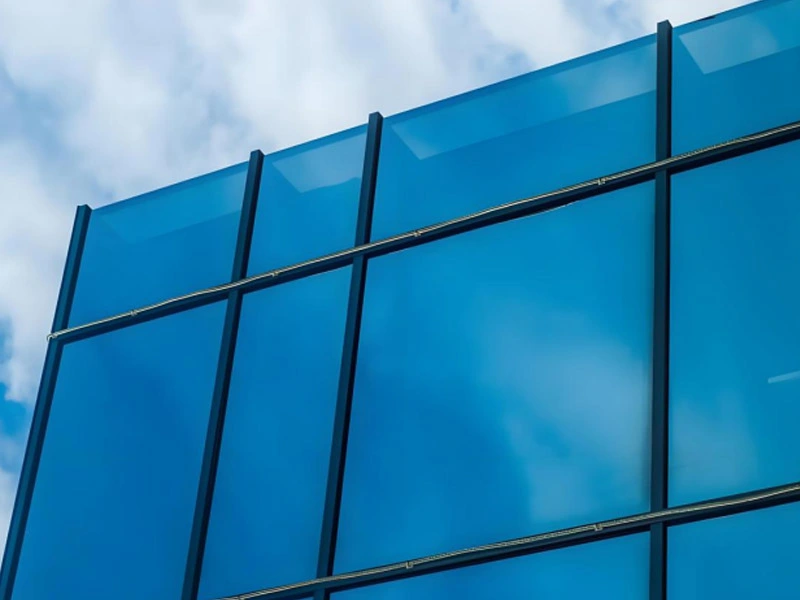

액자 유리 커튼 월

액자 유리 커튼 월은 금속 프레임 부재가 외부 표면에 노출 된 유리 커튼 월입니다. 특수 섹션이있는 알루미늄 합금 프로파일로 둘러싸여 있으며 유리 패널은 프로파일의 홈에 완전히 내장되어 있습니다. 그 특징은 알루미늄 합금 프로파일 자체가 골격 구조와 고정 유리의 이중 역할을한다는 것입니다.

액자 유리 커튼 월은 가장 널리 사용되는 가장 전통적인 형태이며 신뢰할 수있는 성능입니다. 숨겨진 프레임 유리 커튼 월과 비교하여 건설 기술의 요구 사항을 충족시키는 것이 더 쉽습니다.

숨겨진 프레임 유리 커튼 월

유리 커튼 월의 금속 프레임은 유리 뒷면에 숨겨져 있으며 금속 프레임은 외부에서 볼 수 없습니다. 숨겨진 프레임 유리 커튼 월은 전체 숨겨진 프레임 유리 커튼 월 및 반 숨겨진 프레임 유리 커튼 월, 반 숨겨진 프레임 유리 커튼 월로 나눌 수 있습니다. 수직 밝은 수평 숨겨진 수 있습니다. 숨겨진 프레임 유리 커튼 월의 구조는 유리가 알루미늄 프레임 외부에 있고 유리는 실리콘 구조 실런트로 알루미늄 프레임에 접착됩니다. 커튼 월의 하중은 주로 실란트에 의해 부담됩니다.

모든 유리 커튼 월

모든 유리 커튼 월은 유리 갈비뼈와 유리 패널로 구성된 유리 커튼 월입니다.

1. 모든 유리 커튼 월 패널의 유리 두께는 10mm 이상이어야합니다. 적층 유리 시트 두께는 8mm 이상이어야합니다. 유리 커튼 월의 리브 섹션의 두께는 12mm 이상이어야하며 섹션의 높이는 100mm 이상이어야합니다.

2. 유리 커튼 벽이 4m (유리 두께 10, 12mm), 5m (유리 두께 15mm), 6m (유리 두께 19mm), 모든 유리 커튼 월은 주요 구조에 매달려 있어야합니다.

3. 모든 유리 커튼 월의 주요 구성 요소는 충분한 강성을 가져야합니다. 강철 트러스 또는 강철 빔이 힘 구성 요소로 사용될 때, 중심선은 커튼 월의 중심선과 일치해야합니다. 타원형 나사 구멍의 중심선은 커튼 월 걸이의 앵커 볼트의 위치와 일치해야합니다.

4. 매달린 모든 유리 커튼 월의 매달린 클램프와 주요 구조 사이에 단단한 수평 힘 전달 구조를 설치해야합니다.

5. 모든 강철 구조물을 용접 한 후에는 은폐 된 작업을 수락해야하며 수락 후 녹 방지 페인트를 적용해야합니다.

6. 모든 유리 커튼 월의 유리 패널의 크기는 일반적으로 크며 기계적 흡입 컵을 설치에 사용해야합니다.

7. 모든 유리 커튼 월은 현장에 실리콘 구조 실란트를 주입 할 수 있습니다.

8. 모든 유리 패널은 다른 단단한 재료와 직접 접촉해서는 안됩니다. 플레이트 표면과 장식 표면 또는 구조 표면 사이의 간격은 8mm 이상이어야하며 실란트로 밀봉해야합니다.

포인트 브레이싱

포인트 지원 유리 커튼 월은 유리 패널, 점지지 장치 및지지 구조로 구성된 유리 커튼 월입니다. 지지 구조 형태는 유리 리브 지원, 단일 강철 또는 강관 지원, 트러스 지원 및 장력 막대 케이블 시스템 지원 구조입니다.

단위 커튼 월은 공장에서 다양한 벽권과 지지프레임으로 만들어진 커튼 월 구조의 기본 단위를 말하며 건물 커튼 월의 주요 구조에 직접 설치됩니다. 단위 커튼 월은 다음과 같이 나눌 수 있습니다: 단위 커튼 월 및 세미 유닛 커튼 월, 솔리드 유닛 c라고도 함Urtain 벽, 세미 유닛 커튼 월은 수직 분할 단위 결합 커튼 월, 창 벽 단위 커튼 월로 나눌 수 있습니다.

커튼 월은 건물의 외벽으로, 하중을 견디지 못하고 커튼처럼 매달려있어 매달린 벽이라고도합니다. 이것은 장식 효과가있는 현대 크고 고층 건물에서 일반적으로 사용되는 경량 벽입니다.

1, 재료에 따라 커튼 월 커튼 월의 유형 및 구조는 유리 커튼 월, 알루미늄 커튼 월, 강철 커튼 월 등으로 나눌 수 있습니다. 프레임에 따라 프레임 커튼 월 및 프레임 덜 유리 커튼 월로 나눌 수 있습니다.

2. 유리 커튼 월의 구성. 그것은 세 부분으로 구성되어 있습니다: 골격, 유리 및 액세서리.

(1) 해골. 세로 기둥과 레일로 구성되어 유리를 지탱하고 유리를 고정하고 조각을 연결하여 벽 구조에 연결하는 데 사용됩니다. 유리 및 바람 하중 및 기타 하중의 자체 중량을 주요 구조로 전달하여 유리와 벽 구조가 전체적으로 연결됩니다. (2) 유리. 유리는 건물 인클로저 구성 요소 일뿐만 아니라 건축 장식 표면뿐만 아니라 유리 창의 역할 인 커튼 월의 직물입니다.

3. 액세서리 (연결 및 설치 액세서리): 유리 벽의 주요 액세서리는 확장 볼트, 알루미늄 손톱, 사격 손톱, 밀봉 스트립 재료 및 커넥터입니다.

(1) 지불. 벽의 축을 결정하고 골격의 올바른 위치에 대한 기초로 오류를 측정하십시오.

(2) 해골 설치. 골격의 설치 순서는 다음과 같습니다: 수직 골격 (열) 을 먼저 설치 한 다음 수평 골격 (가로) 을 설치하십시오. 수직 골격과 벽에는 일반적으로 두 가지 종류의 고정 방법이 있습니다. 하나는 주 구조를 쏟을 때 임베디드 부품을 한 다음 연결 부품이 임베디드 부품으로 용접 된 후 골격을 고정하는 것입니다. 또 다른 방법은 주 구조에 구멍을 뚫고 확장 볼트로 커넥터를 벽에 고정시킨 다음 골격을 커넥터에 연결하는 것입니다. 전자는 단단히 강화되었지만 임베디드 부품의 위치는 설치시 종종 잘못되었습니다. 후자의 설치 위치는 정확하지만 펀칭은 힘들고 견고 함은 임베디스만큼 좋지 않습니다. 골격 설치는 유리 설치를위한 조건을 만들기 위해 수평 및 수직이어야합니다. 해골 설치는 부식 방지 처리해야하며, 가벼운 강철 골격은 녹 방지 부식 방지 페인트로 코팅해야합니다. 알루미늄 합금 골격은 산화물 필름의 보호에주의를 기울여야하며, 특히 콘크리트와의 접촉은 알칼리성 콘크리트에 의한 알루미늄의 부식을 방지하기 위해 부식 방지 처리와 함께 산화물 필름에 있어야합니다.

(3) 유리 설치. 유리 설치는 골격 구조와 직접 관련이 있습니다. 일반적으로 다음과 같은 방법이 있다.

① 유리는 알루미늄 합금 프레임에 배치되고 알루미늄 합금 프레임은 커튼 월 골격과 연결됩니다. 이 방법은 대형 프레임 라이트 스틸 골격에 적합합니다.

② 알루미늄 합금 골격을 고정한 다음 유리를 골격에 직접 설치하고 문과 창문 유리를 설치하는 것처럼 씰을 암호화합니다.

③ 보이지 않는 프레임 구조 시스템에서 골격은 프레임을 닫을 필요가 없습니다. 유리는 프레임리스 유리 커튼 월 (또는 숨겨진 프레임 유리 커튼 월) 을 형성하기 위해 고강도 결합 재료로 골격에 직접 붙여 넣습니다.
