English
日本語
한국어
français
Deutsch
Español
italiano
русский
português
Türkçe
العربية

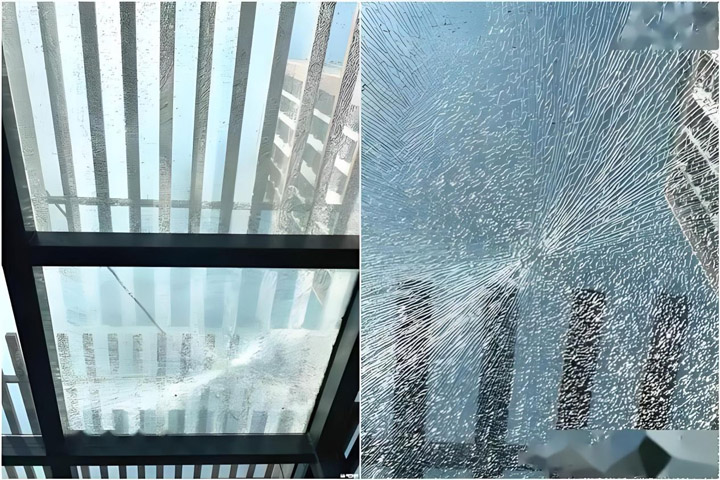

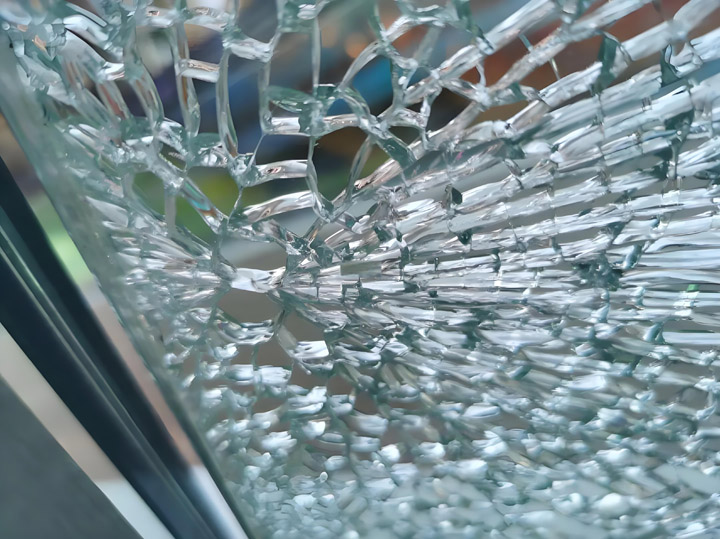

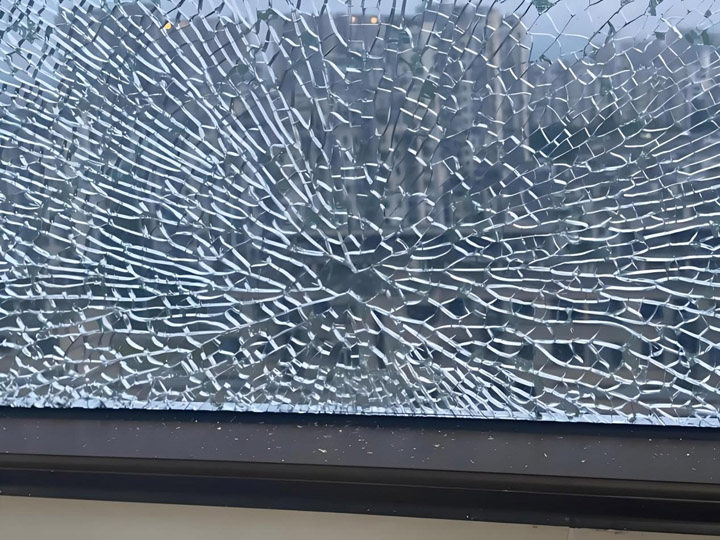

왜 궁금해?강화 유리때때로 갑자기 폭발? 오늘, 이 신비한 베일을 공개합시다!
이유를 아래에서 살펴 보겠습니다.
1 열 스트레스로 인해 유리 폭발
직사광선에 노출 된 유리는 주로 적외선과 일부 가시 광선을 흡수하여 유리 몸체 내에서 에너지로 변환되어 유리 몸체의 열 팽창을 유발합니다. 알루미늄 프레임 구조 내부의 유리 부분은 동일한 태양 복사를 수신 할 수 없으며, 전체적으로 유리의 불균일 한 가열과 내부 열 응력의 형성을 초래합니다. 유리의 중간 영역에서의 열 팽창은 유리 가장자리 영역에서 인장 응력을 유발하고, 이는 가장자리 영역의 인장 강도를 초과하여 유리 파괴를 초래한다.
2 템퍼링 정도의 영향
실험 결과에 따르면 템퍼링 정도가 1/cm 수준으로 증가하면 자체 폭발 횟수가 20% ~ 25% 에 이릅니다. 스트레스가 높을수록 템퍼링의 정도가 높아지고 자기 폭발 용량이 커진다는 것을 알 수 있습니다.
3 부적절한 가공 또는 작동으로 인해 유리 표면에는 흠집, 균열 및 깊은 가장자리와 같은 결함이있을 수 있으므로 응력 집중을 쉽게 유발하거나 강화 유리의 자체 폭발을 유발할 수 있습니다.
가열 또는 냉각 동안 유리의 두께 방향을 따라 발생된 온도 구배는 고르지 않고 비대칭이다.
이로 인해 강화 된 제품은 공장을 떠날 때 자체 폭발하기 쉽고 일부는 급속 냉각 중에 "바람 폭발" 을 경험할 수 있습니다. 인장 응력 영역이 제품의 한쪽 또는 표면으로 이동하면 강화 유리가 자체 파괴됩니다.
5 유리에 돌, 불순물, 거품 및 고르지 않은 두께가 있습니다.
유리의 불순물은 강화 유리의 약점과 응력 집중 영역입니다. 특히 돌이 강화 유리의 인장 응력 영역에있는 경우 자발적인 파손으로 이어지는 중요한 요소입니다.
6 설치 요소
설치 간격이 작거나 유리가 프레임과 직접 접촉하면 유리의 가장자리 또는 모서리에 압축력이 발생하여 유리 균열 등이 발생할 수 있습니다.
강화 유리에 7 니켈 황화물
급속 냉각 후, 강화 유리 내부의 황화 니켈은 고온 A 상에서 저온 B 상으로 변환되어 부피가 증가합니다. 유리에 포함 된 니켈 황화물 분자는 계속 이동하여 유리의 파열로 이어지며 이는 지정된 범위 내에서 정상적인 현상입니다.
8 유리 두께는 또한 유리가 자발적인 파손을 일으킬 수 있습니다
유리 두께의 선택은 바람 하중뿐만 아니라 열 응력도 고려할 때 매우 중요합니다. 유리 면적이 상대적으로 크고 사용 된 유리의 두께가 작 으면 유리는 굽힘 및 열 응력에 대한 저항이 낮고 자체 폭발하기 쉽습니다.
